關于母線槽的差動保護原理

發布時間:2021-06-26 08:59:12 | 點擊:2362

發電廠和變電站的母線槽是電力體系中的一個重要組成元件,當母線槽上產生毛病時,將銜接在毛病母線槽上的所有元件在修復毛病母線槽期間,或在轉換到另一組無毛病的母線槽上運轉曾經被迫停電。

在母線槽維護中,最主要的是母差維護。所有母線槽差動維護均是反映母線槽上各銜接單元TA二次電流的向量和。

當母線槽上產生毛病時,一般情況下,各銜接單元的電流均流向母線槽;而在母線槽之外(線路上或變壓器內部)產生毛病時各銜接單元的電流有流向母線槽的,有流出母線槽的。

母線槽上毛病母差維護應動作,而母線槽外毛病母差維護應可靠不動作。

1、動作電流與制動電流的取得方式

對于雙母線槽接線的母線槽差動維護,選用總差動作為差動維護總的啟動元件,反應流入I、II母線槽所有銜接元件電流之和,可以區別母線槽毛病和外部短路毛病。

選用I母分差動和II母分差作為毛病母線槽的選擇元件,分別反應各銜接元件流入I母線槽、II母線槽電流之和,從而區別出I母線槽毛病仍是II母線槽毛病。

因總差動的維護范圍涵蓋了各段母線槽,因此總差動也常被稱為“總差”或“大差”;

分差動因其差動維護范圍只是相應的一段母線槽,常稱為“分差”或“小差”。

以動作電流為例說明總差動(大差)與分差動(小差)的電流取得方法:

①雙母線槽接線;

②母聯兼旁路方式的雙母線槽接線;

③旁路兼母聯方式的雙母線槽接線。

2、復式比率差動母線槽維護的動作判據:

①比率制動原理的母線槽差動維護,選用一次的穿越電流作為制動電流,以戰勝區外毛病時由于電流互感器TA誤差而產生的差動不平衡電流,在高壓電網中得了廣泛應用。

動作電流與制動電流的取得方式

國內微機型母線槽差動維護一般選用徹底電流差動維護原理。

徹底電流差動指的是將母線槽上的全部銜接元件的電流按相均接入差動回路。

決議母差動維護是否動作的電流量是動作電流和制動電流。

制動電流是指母線槽上所有銜接元件電流的絕對值之和Ires。

動作電流是指母線槽上所有銜接元件電流相量和的絕對值Id。

Ij為各元件電流二次值(相量),Id為動作電流幅值,n為出線條數,Ires為制動電流幅值。

②復式比率差動母線槽維護的動作判據:

制動電流選用復合制動電流:

在產生區內毛病時因Ⅰd≈Ⅰres,復合制動電流|Ⅰres-Ⅰd|≈0,維護體系無制動量;

在產生區外毛病時Ⅰres>>Ⅰd,維護體系有極強的制動特性。

母線槽差動維護的動作邏輯:

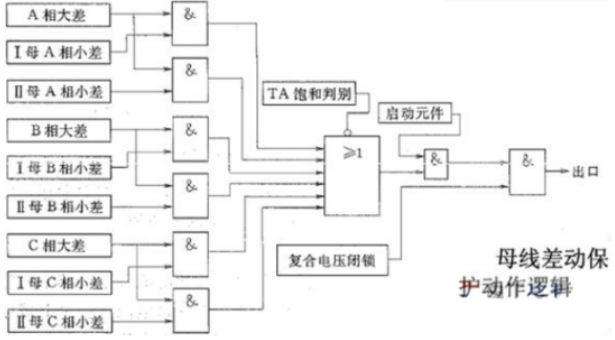

圖1母線槽差動維護的動作邏輯圖

說明:大差動元件與母線槽小差動元件各有特點。

大差的差動維護規模涵蓋了各段母線槽,大多數情況下不受運行方法的操控;小差受運行方法的操控,其差動維護規模僅僅相應的一段母線槽,具有選擇性。
