母線槽的額定參數

1額定電流

母線槽的額定電流值應為表1中的標準值之一。

2額定工作電壓

母線槽的額定工作電壓應是交流380 v、660 V。

3額定絕緣電壓

母線槽的額定絕緣電壓是與介電強度試驗、電氣間隙和爬電距離有關的電壓值。除非另有規定，電路的額定工作電壓不允許超過額定絕緣電壓。

4額定頻率

額定頻率為50 Hz或60 Hz。

5額定短時耐受電流

母線槽的額定短時耐受電流是指在規定的試驗條件下，該母線槽電路在l s能耐受的電流（方均根值)。具體數值制造廠家應在產品技術條件中給出。

6額定峰值耐受電流

母線槽的額定峰值耐受電流是指在規定的試驗條件下，母線槽能耐受的電流峰值。其值為表4中的短時耐受電流（方均根值）與系數n的乘積。

結構要求

1總則

母線槽分為插接式密集絕緣母線槽和饋電式密集絕緣母線槽，并分別由各種母線槽單元組成。母線槽的結構必須安全可靠，操作方便，維修容易，同時應能承受本標準規定的機械、電和熱應力的材料構成，材料應進行合適的表面處理或采用合適的防腐蝕材料。

1.1機械負載

母線槽應滿足GB 7251.2—1997中7.1.1.1~7.1.1.3的要求。

1.2母線干線單元

母線槽干線單元的結構應將母線用絕緣材料分相包覆（除插接和連接部位）后，緊密地裝入外殼中，母線槽可根據要求設置1～3個插口。

1.3母線槽連接

母線槽單元間連接處所用的螺柱、螺帽及墊圈應采用具有足夠強度的電鍍層的鋼制品或銅合金制品。

1.4插接式饋電箱

   一、插接式饋電箱按用途分類，有以下幾種型式:

a)直接與電纜聯接，不安裝其它電器元件的饋電箱;b)內裝有斷路器的饋電箱;

c)內裝有閘刀開關等的饋電箱;

d)內部不帶開閉元件，只裝有熔斷器、按鈕或其它電器元件的饋電箱。1.2插接式饋電箱的結構，必須符合以下各項要求;

a)饋電箱的插接頭插入帶分接裝置的母線干線單元時，與母線槽的機械連接應牢靠，電氣接觸應良好，而且其結構應使其自身易于插入和拔出，應保證插―50次后仍能正常工作;

b)饋電箱內的操作機構應靈活、可靠;

c）饋電箱所配用的各種電器元件均應符合其自身的產品標準;d)饋電箱的構造應保證電纜和電器元件的安裝、維修方便;e)饋電箱內所有零部件的安裝均應牢固安全;

f)饋電箱上應有不準帶電插拔的裝置或警告指示。

   二、材料

2.1外殼

母線槽外殼材料應選用能滿足本標準1.1要求的金屬材料，外殼相互連接部件間可采用焊接或螺栓連接，但對用螺栓連接的外殼應保證電連續性，外殼上所用全部緊固件應有良好的防腐鍍層，外殼表面（除用鋁或鋁合金制的外殼外）應涂上無眩目反光的覆蓋層，其顏色應均勻一致，整潔美觀，不得有起泡、裂紋或流痕等缺陷。

2.2導體

a)導體應采用有足夠的機械強度和載流能力的銅、鋁及其合金材料;b)導體必須采用符合GB 5585.1～5585.3要求的材料。

2.3絕緣材料

a）絕緣材料應具有不低于5.1要求的耐熱性能，且應具有不低于5.5和5.6要求的絕緣性能;

b)用于支撐母線的絕緣零件還應具有足夠的機械強度;c)絕緣材料應選用有足夠耐老化能力的材料。

3外殼導線用端子

母線槽外接導線用端子應符合國家標準GB 7251.1—1997中7.1.3的要求。

4電氣間隙、爬電距離

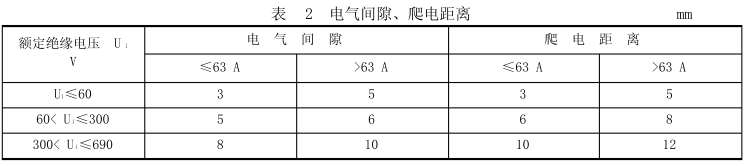

母線槽內不同極性的裸露帶電導體之間以及它們與外殼之間的電氣間隙、爬電距離應不小于表的規定。

5外殼防護等級

母線槽外殼防護等級符合GB 4208規定的IP40要求。5性能要求

5.1溫升

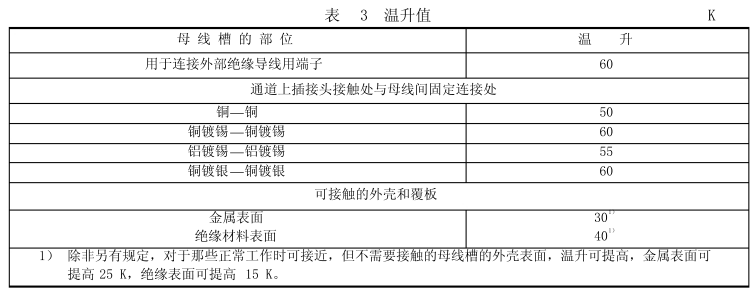

母線槽按5.1.2.2進行試驗，各部位的溫升不應超出表3的規定。特殊情況下在不影響絕緣材料的絕緣性能和使用壽命時，可適當提高溫升值。

5.2對觸電的防護措施5.2.1對直接觸電的防護

母線槽對直接觸電的防護要求應符合GB 7251.1——1997中7.2的規定。5.2.2對間接觸電的防護

對間接觸電的防護要求應符合GB 7251.1—1997中7.3的規定。5.2.3接地端子

母線干線單元應有接地端子，同時應有牢固的接地標志。接地端子應由導電良好的材料制成并應有防腐措施，且安裝在易于接近的地方。

母線單元外殼上任一未涂漆點與接地端子間的連接電阻值必須足夠低，以保證母線槽的安全運行，其電阻值應在有關技術文件中給出。

5.3短路強度（承載短路電流能力)

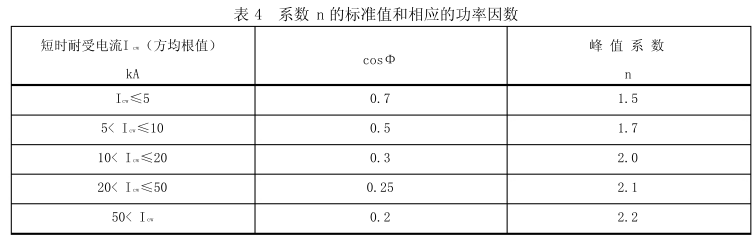

在額定參數范圍內，母線槽應能耐受規定的額定短時耐受電流和額定峰值耐受電流時產生的熱應力和電動應力。短時耐受電流的數值應在產品標準中規定。額定短時耐受電流的峰值與額定峰值耐受電流應由系數n乘以短時耐受電流方均根值獲得，系數n的標準值和相應的功率因數見表4。

5.4電阻、電抗和阻抗

母線槽產品的電阻，電抗和阻抗的具體值應在制造廠的說明書或其它文件上給出。應符合GB 7251.2—1997中10要求。

5.5絕緣電阻

按5.7進行試驗時，母線槽標稱電壓的絕緣電阻應不小于1000 Q /V。5.6介電性能

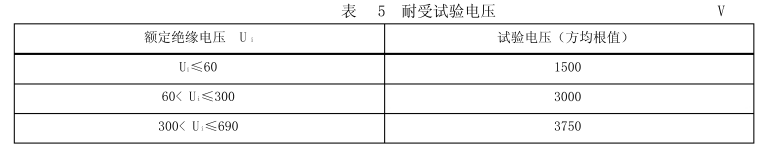

在按5.8進行試驗時，母線槽及其饋電箱應能耐受表5規定的工頻電壓，歷時1min無擊穿和閃絡。
